Расчет категории венткамер

Расчет категорий венткамер производится в соответствии с СП 7.13130.2009 «Отопление, вентиляция и кондиционирование. Противопожарные требования.» Изм. от 12.09.2020 г. Что бы указать, что помещение является венткамерой, необходимо установить галочку напротив пункта ВК.

Рис. Базовые параметры венткамеры

После этого изменится интерфейс, и вместо привычных материалов вы увидите список помещений.

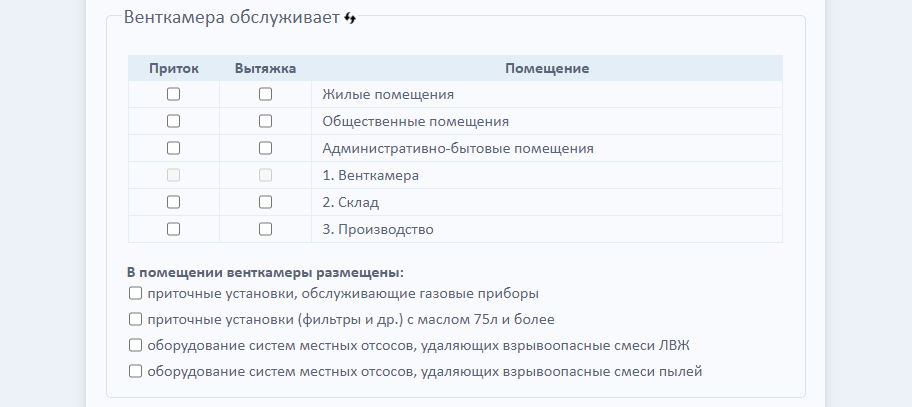

Рис. Основные параметры венткамеры

Этот список будет состоять из следующих помещений:

• Жилые помещения - помещения предназначенные для проживания людей (комнты гостиниц, жилых домов и т.д.);
• Общественные помещения - шоурумы, выставочные залы, холлы и т.д.;
• Административно-бытовые помещения офисы;

а так же помещений, которые были добавлены в проект на момент перевода данного помещения в категорию венткамер. При добавлении новых помещений в проект, они не будут появляться в списке помещений, обслуживаемых венткамерой. Для их появления необходимо обновить список нажав кнопку

Жилые, общественные и административно-бытовые помещения не подлежат категорированию, и в отчете категорий могут не фигурировать. Тем не менее их необходимо учесть при расчете категорий венткамер.

В представленном списке под пунктами "Приток" или "Вытяжка" необходимо установить соответствующие галочки напротив тех помещений, которые обслуживают соответствующие установки данной венткамеры. Соответственно, если в венткамере присутствует приточная установка - галочки надо поставить напротив обслуживаемых ею помещений под пунктом "Приток". Если в венткамере присутствует вытяжная установка - галочки надо поставить напротив обслуживаемых ею помещений под пунктом "Вытяжка". Если в венткамере присутствует приточно-вытяжная установка - галочки надо поставить напротив обслуживаемых ею помещений под пунктами "Приток" и "Вытяжка".

Если в помещении венткамеры присуствуют

• установки (фильтры и пр.) с маслом 75л и более;
• газовые приборы;
• оборудование систем местных отсосов, удаляющих взрывоопасные смеси ЛВЖ;
• оборудование систем местных отсосов, удаляющих взрывоопасные смеси пылей;

то необходимо установить галочку напротив соответствующего пункта.

Предполагается, что венткамеры не могут обслуживать другие венткамеры, поэтому в списке помещений выбор "притока" и "вытяжки" напротив всех венткамер заблокирован.
