Расчет классов зон

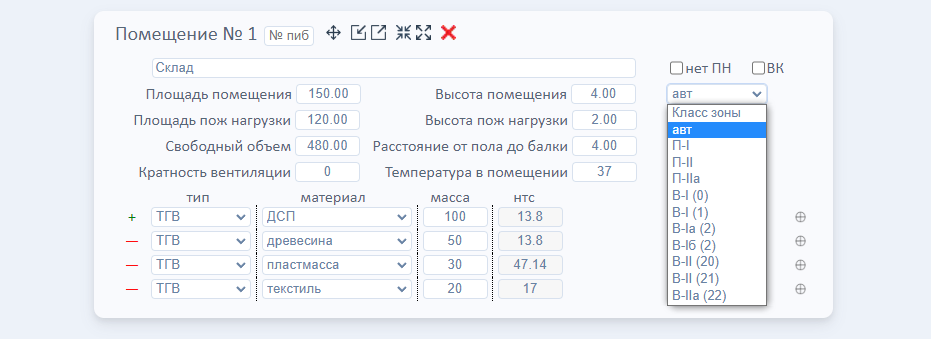

Выбор класса зоны производится в верхней правой части характеристик помещения:

Рис. Классы зон

Расчет классов зон доступен в трех режимах:

• расчет не производится - в поле класса зоны необходимо установить значение "класс зоны";
• расчет производится в ручном режиме - в поле класса зоны необходимо выбрать нужный класс зоны из списка;
• расчет производится в автоматическом режиме - в поле класса зоны необходимо установить значение "авт".

Режим расчета классов зон может быть выбран для каждого помещения в отдельности, либо для всех помещений с помощью соответствующей настройки.

Особенности автоматического расчета класса зоны

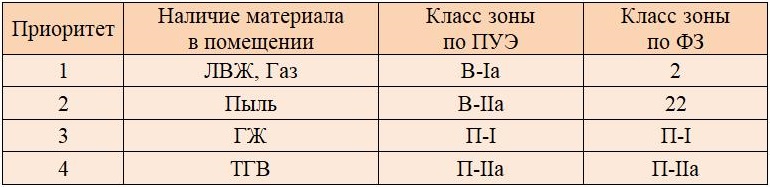

Автоматический расчет классов зон не является автоматическим в прямом смысле этого слова, т.к. при автоматическом расчете для определенных веществ производится подстановка наиболее часто встречающихся значений. Например для газа или ЛВЖ во всех случаях будет установлен класс зоны В-Iа (2), а для ГЖ: П-I. Поэтому при автоматическом рассчете классов зон необходим дополнительный контроль. Если определенный автоматически класс зоны не соответствует фактическому, класс зоны для данного помещения следует выставить в ручном режиме. Для этого рекомендуется предварительно ознакомиться с пунктами 7.43-7.4.5 и 7.3.40-7.3.46 правил устройства электроустановок (ПУЭ) и статьями 18 и 19 федерального закона №123. Полный перечень зон, подставляемых автоматически представлен в таблице:
