Расчет категории помещения с легковоспламеняющимися и горючими жидкостями

Расчет по материалу из списка

При расчете категории помещения, в котором содержатся ЛВЖ или ГЖ для каждой из этих жидкостей необходимо ввести следующие основные параметры:

Рис. Базовые параметры ЛВЖ

• тип - тип вещества (необходимо выбрать ЛВЖ / ГЖ);
• материал - название материала;
• масса - общий вес (нетто) данной жидкости в помещении;
• нтс - низшая теплота сгорания жидкости;
• объем тары - максимальный объем тары для данной жидкости;
• масса тары - вес (нетто) данной жидкости в таре максимального объема;
• плотность - плотность жидкости.

Параметры нтс и плотность подставляются автоматически в зависимости от выбранной жидкости. Масса тары расчитывается автоматически при вводе объема тары и наоборот. В большинстве случаев этих данных будет достаточно для проведения расчета. При необходимости можно отредактировать дополнительные параметры, которые можно увидеть, нажав кнопку справа от соответствующего материала:

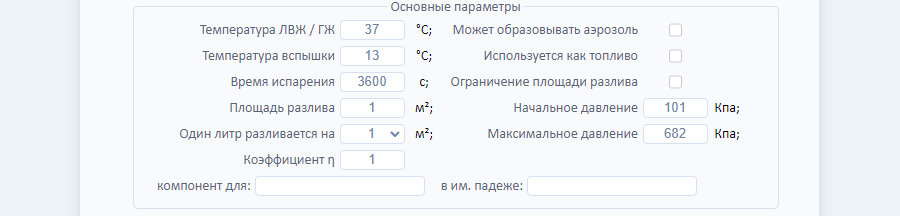

Рис. Основные параметры ЛВЖ

Описание дополнительных параметров

Температура ЛВЖ / ГЖ - температура жидкости в помещении. По умолчанию принимается равной максимально возможной температуре в помещении для данной климатической зоны.

Температура вспышки - температура вспышки паров данной жидкости в закрытом тигле.

Время испарения - длительность испарения жидкости. Принимается равной времени ее полного испарения, но не более 3600 с.

Площадь разлива - площадь испарения при разливе на пол. Определяется исходя из объема разлитой жидкости, ее текучести и площади помещения, параметров обвалования (если есть).

Один литр разливается на - данный параметр определяется , исходя из расчета,что 1 литр смесей и растворов, содержащих 70% и менее (по массе) растворителей, разливается на площади 0,5 м² , а остальных жидкостей - на 1 м² пола помещения;

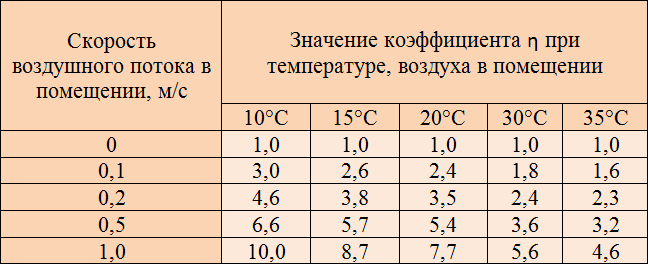

Коэффициент η - коэффициент зависит от скорости и температуры воздушного потока над поверхностью испарения. Определить коэффициент можно по таблице (по умолчанию равен 1).

Может образовывать аэрозоль - необходимо установить галочку, если данная жидкость может образовывать аэрозоль;

Используется как топливо - необходимо установить галочку, если в помещении происходит сжигание (или утилизация) данной жидкости в качестве топлива.

Ограничение площади разлива - необходимо установить галочку, если площадь разлива данной жидкости ограничивается негорючей герметичной конструкцией (произведено обвалование). После активации становится доступным для редкатирования поле "Площадь разлива"

Начальное давление - начальное давление (допускается принимать равным 101 кПа);

Максимальное давление - максимальное давление, развиваемое при сгорании стехиометрической газовоздушной или паровоздушной смеси в замкнутом объеме, определяемое экспериментально или по справочным данным. При отсутствии данных допускается принимать равным 900 кПа;

компонент для: - данный параметр заполняется (совместно с параметром "в им. падеже:") если выбранный материал является наиболее опасным компонентом смеси, содержащейся в таре. ;

в им. падеже: - данный параметр заполняется (совместно с параметром "компонент для:") если выбранный материал является наиболее опасным компонентом смеси, содержащейся в таре.;

Расчет по наиболее опасному компоненту

Если нужное вещество отсутствует в перечне материалов ЛВЖ / ГЖ, допускается произвести расчет по наиболее опасному компоненту данной смеси. Для этого в поле "материал" - выбирается наиболее опасный компонент, а название самой смеси указывается в полях "компонент для:" и "в им. падеже:" После заполнения данных полей поля с названием смеси и наиболее опасного компонента изменят цвет.

Добавление ЛВЖ / ГЖ в расчет (при отсутствии в перечне материалов)

Если нужной жидкости (или наиболее опасного компонента) нет в перечне материалов, все параметры можно ввести самостоятельно. Для его в типе материала необходимо выбрать "+ ЛВЖ / ГЖ", а в поле "материал" - ввести название вещества. Большинство параметров аналогичны параметрам, которые заполняются при выборе вещества из перечня материалов. Тем не менее, может потребоваться ввести еще дополнительные параметры:

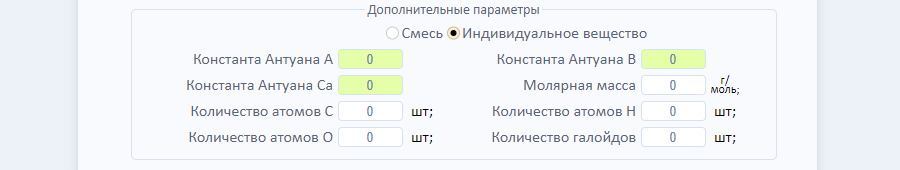

Рис. Дополнительные параметры ЛВЖ

Смесь - выберите этот параметр, если данное вещество является смесью ;

Индивидуальное вещество - выберите этот параметр, если данное вещество индивидуальным веществом ;

Количесво атомов С - количество атомов углерода в веществе (определяется по брутто-формуле);

Количесво атомов H - количество атомов водорода в веществе (определяется по брутто-формуле);

Количесво атомов O - количество атомов кислорода в веществе (определяется по брутто-формуле);

Количесво галойдов - количество атомов фтора, хрома, брома, йода в веществе (определяется по брутто-формуле);

Константа Антуана А - константа уравнения Антуана А;

Константа Антуана В - константа уравнения Антуана В;

Константа Антуана Са - константа уравнения Антуана Са;

Молекулярная масса - молекулярная масса вещества;

Константы Антуна применяются при расчете массы паров испарившихся с поверхности разлива и не являются обязательными. Если их не вводить (оставить нули), то будет считаться, что житкость испарилась полностью.
