Расчет категории помещения с горючими газами

Газ в помещении может находиться в баллоне или в установке. Расчет категории для данных вариантов будет отличаться. Рассмотрим каждый вариант в отдельности:

Расчет категории помещения с газовым баллоном

Для расчета категории необходимо ввести следующие параметры:

Рис. Базовые параметры газа в баллоне

тип - тип вещества (необходимо выбрать Газ);
материал - название материала;
масса - общий вес (нетто) данного газа в помещении;
нтс - низшая теплота сгорания газа;
масса тары - вес (нетто) данного газа в баллоне максимального объема;

Рис. Основные параметры газа в баллоне

Газ хранится в баллонах - необходимо устновить данный переключатель;
Начальное давление - по умолчанию равно 101 кПа;
Максимальное давление - по умолчанию равно 900 кПа;
Используется как топливо - установите эту галочку, если газ используется в качестве топлива либо для сварки;

Параметр нтс подставляется автоматически в зависимости от выбранного в списке газа. Если нужного газа нет в перечне материалов, его можно ввести самостоятельно. Для этого в типе материала необходимо выбрать "+ Газ", а в поле "материал" - ввести название газа. При этом потребуется ввести еще дополнительные параметры:

Рис. Дополнительные параметры газа в баллоне

Количесво атомов С - количество атомов углерода в веществе (определяется по брутто-формуле);

Количесво атомов H - количество атомов водорода в веществе (определяется по брутто-формуле);

Количесво атомов O - количество атомов кислорода в веществе (определяется по брутто-формуле);

Количесво галойдов - количество атомов фтора, хрома, брома, йода в веществе (определяется по брутто-формуле);

Молекулярная масса - молекулярная масса вещества;

ВАЖНО: при расчете категории помещения с газовым баллоном предполагается, что в случае аварии газ из баллона выходит полностью.

Расчет категории помещения с газовой установкой

Для расчета категории необходимо ввести следующие параметры:

Рис. Базовые параметры газа в аппарате

тип - тип вещества (необходимо выбрать Газ);
материал - название материала;
масса - данный параметр автоматически устанавливается равным 1;
нтс - низшая теплота сгорания газа;

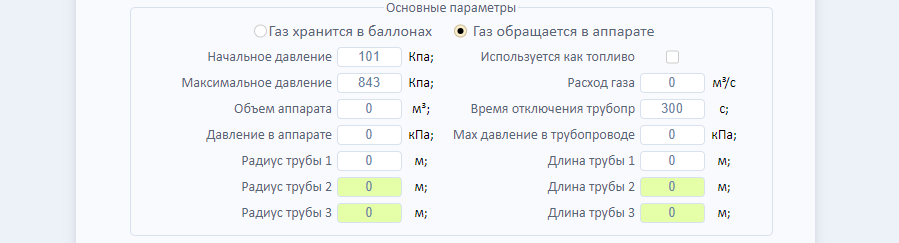

Рис. Основные параметры газа в аппарате

Газ обращается в аппарате - необходимо устновить данный переключатель;
Начальное давление - по умолчанию равно 101 кПа;
Максимальное давление - по умолчанию равно 900 кПа;
Используется как топливо - установите эту галочку, если газ используется в качестве топлива;
Объем аппарата - объем аппарата;
Давление в аппарате - давление в аппарате;
Расход газа - расход газа, определяемый в соответствии с технологическим регламентом;
Время отключения аппарата - время, в течение которого в помещение будет поступать газ через питающие трубопроводы (времяперекрытия трубопровода);
Max давление в трубопроводе - максимальное давление в трубопроводе по технологическому регламенту;
Длина трубы - длина трубы ;
Радиус трубы - внутренний радиус трубы;

Рис. Дополнительные параметры газа в аппарате

Количесво атомов С - количество атомов углерода в веществе (определяется по брутто-формуле);

Количесво атомов H - количество атомов водорода в веществе (определяется по брутто-формуле);

Количесво атомов O - количество атомов кислорода в веществе (определяется по брутто-формуле);

Молекулярная масса - молекулярная масса вещества;

Время отключения аппарата принимается равным:

времени срабатывания автоматики - если вероятность отказа системы автоматики не превышает 0,000001 в год или обеспечено резервирование элементов;
120 с - если вероятность отказа системы автоматики превышает 0,000001 в год и не обеспечено резервирование ее элементов;
300 с - при ручном отключении;

Параметры трубопровода (длина и радиус) указываются для труб идущих от задвижки до аппарата. При наличии на данном участке труб разного радиуса длины всех труб одного радиуса суммируются, и заносятся в проект для каждого радиуса в отдельности. Для этого используются поля с индексами 1,2 и 3.

Калькулятор (конвертер величин)

Для упрощения расчета некоторых параметров имеется калькулятор (конвертер величин). Открыть его можно нажав на соответствующую кнопку в шапке любого из помещений.

Рис. Кнопка открытия калькулятора

Данный калькулятор не привязан к какому-то конкретному помещению и никуда данные не подставляет, а предназначен только для конвертации величин. Внешний вид калькулятора:

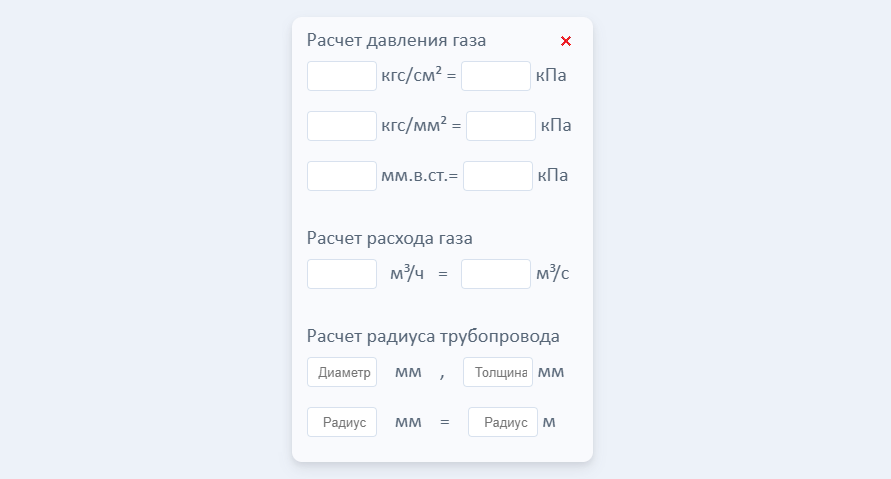

Рис. Калькулятор

Калькулятор предназначен для:

Конвертации величины давления газа из различных единиц в кПа
Конвертации расхода газа из м³/ч в м³/с
Расчета внутреннего радиуса трубопровода в метрах по внешнему диаметру и толщине стенки трубопровода в мм. При этом вы можете произвести расчет двумя способами:

1. ввести внешний диаметр и толщину стенки, а радиус (и в мм и в м) калькулятор посчитает автоматически.
2. ввести только внутренний радиус в мм.

Закрыть калькулятор можно нажав красный крестик в верхнем правом углу калькулятора
